OPGW Kabel światłowodowy SM 24 System zasilania rdzenia Wysokonapięciowa konstrukcja komunikacji drutu naziemnego
Kabel światłowodowy SM OPGW
,24 Rdzenia kablu światłowodowego OPGW
Kabel światłowodowy OPGW SM 24 Core

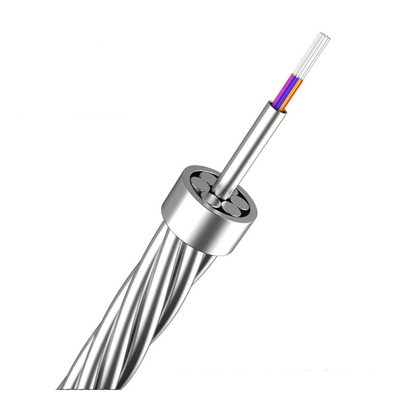

Centralna rurka ze stali nierdzewnej (zawierająca wewnątrz włókno optyczne) jest otoczona pojedynczymi lub podwójnymi warstwami stali pokrytej aluminium (ACS) lub mieszanymi przewodami ACS i aluminium.Konstrukcja aluminiowanej rurki ze stali nierdzewnej zwiększa przekrój aluminium w celu osiągnięcia lepszej odporności na prąd i uderzenia piorunówJest odpowiedni dla linii przesyłowych wymagających małej średnicy i dużego prądu uszkodzenia.
Wskazówki kabli optycznych OPGW:
1) średnica kabla optycznego OPGW jest niewielka, dodatkowe obciążenie wieży jest niewielkie, a wytrzymałość na rozciąganie jest wysoka.
2) Doskonała technologia wiązania sprawia, że włókno ma dobrą nadmierną długość i pozwala włókno swobodnie poruszać się w rurze.Utrzymuje światłowody wolne od napięć, gdy kabel jest poddawany napięciu.
3) Włókno optyczne chroni rurka ze stali nierdzewnej.
Kabel światłowodowy OPGW:
¢ Dostosowanie się do wymiany starzejących się przewodów naziemnych i nowych konstrukcji wysokonapięciowych przewodów naziemnych.
Wykorzystuje się je na liniach wymagających ochrony przed błyskawicami i przewodzenia prądu zwartego.
Dane techniczne:
| Pozycja | Jednostka | Parametry techniczne |
| Rodzaj włókna | / | G.652 |
| Atenuacja włókien | 1310nm ((dB/km) | ≤ 0.35 |
| 1550nm ((dB/km) | ≤ 0.21 | |
| Współczynnik linijnej ekspansji | ×10-6/oC | 13.9 |
| Odporność prądu stałego (w temperaturze 20 oC) | Ω/km | 0.52 |
| Krótki prąd (1s, 40oC~200oC) | kA | 6.5 |
| Pojemność krótkiego prądu (w ciągu 1 s, 50oC do 200oC) |
kA2.S | 126.8 |
| Maksymalna dopuszczalna temperatura | oC | 200 |
| Maksymalne dopuszczalne napięcie (40% RTS) | kN | 43.92 |
| Codzienny stres (25% RTS) | kN | 21.96 |
| Minimalny dopuszczalny promień gięcia | Poziom pracy: mm | 228 |
| Instalacja: mm | 300 | |
| Temperatura przechowywania i instalacji | Przechowywanie oC | -40 ~ +80 |
| Poziom instalacji oC | -10 ~ +50 |

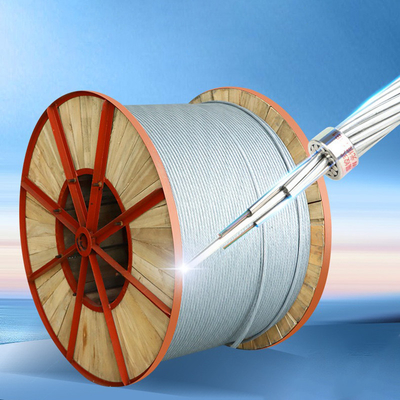

Pokaz fabryczny:
24-rdzeniowy OPGW, kompozytowy, napowietrzny przewód uziemiający z włóknami optycznymi, konstrukcja z drutów ACS
