GYTC8S figura 8 czerwony suelta multi del solo modo del tubo G652D de la autoayuda de la base del cable de fibra óptica 2-14
GYTC8S figura 8 czerwona suelta
Opis

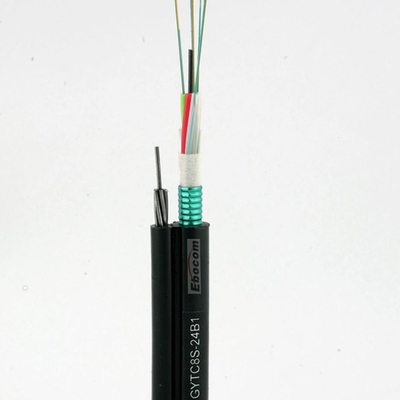

Kabel światłowodowy GYTC8S, konstrukcja kabla składa się z wysokiego modułu plastiku, opakowanej wodoszczelnej kompozytowej luźnej rurki, jedno- i wielo-trybówki światłowodowej,metalowo wzmocniona linia zawieszeniaW środku rdzenia kabla znajduje się FRP.Kompaktne, okrągłe rdzeń kabla składa się z luźnego rękaw (pakowania uszczelnienia) i centrum wzmocnione rdzeń, a szczelina w rdzeniu kabla jest wypełniana związkiem blokującym wodę.a rdzeń kabla jest wzdłużnie pokryty plastikowym plasterem ze stali
Główna cecha
* Dokładna kontrola dodatkowej długości włókna w celu zapewnienia dobrej odporności na rozciąganie i właściwości ochrony środowiska kablu.
* Dwustronna taśma stalowa pokryta tworzywem sztucznym zapewnia doskonałą odporność na wilgoć i odporność na kompresję boczną.
* Zacynkowane włókna stalowe gwarantują wytrzymałość na rozciąganie wymaganą do samodzielnego montażu kabli.
* Kabel nadaje się do samodzielnego podnoszenia przewodów powietrznych o przedziale 100 m lub mniejszym.
Obszar zastosowania
Produkt ten nadaje się do komunikacji na duże odległości i wewnątrz biura.
Specyfikacje włókien:
| Parametry techniczne jedno-trybówki G.652D (B1.3) | |||
| Charakterystyka | Warunki | Wartości określone | Jednostki |
| Charakterystyka optyczna | |||
| Średnica pola trybu (MFD) | 1310 nm 1550 nm |
9.2±0.4 100,4±0.8 |
μm μm |
| Długość fali odcięcia (λcc) | ≤ 1260 | nm | |
| Współczynnik osłabienia | 1310 nm 1383nm 1550 nm |
< 0.35 < 0.35 < 0.22 |
dB/km dB/km dB/km |
| Utrata makrobękania | φ75 mm, 100 okrążeń, przy 1550 nm | ≤ 0.1 | dB |
| Niejednorodność osłabienia | ≤ 0.05 | dB | |
| Współczynnik rozproszenia | 1288~1339nm 1271~1360nm 1550 nm |
≤ 3.5 ≤ 5.3 ≤ 18 |
Ps/(nm.km) Ps/(nm.km) Ps/(nm.km) |
| Zerowa długość fali rozproszenia | 1300~1324 | nm | |
| Maksymalny zerowy nachylenie rozproszenia | ≤ 0.093 | Ps/ ((nm2.km) | |
| Wskaźnik grupy załamania (wartość typowa) | 1310 nm 1550 nm |
1.466 1.467 |
|
| Cechy geometryczne | |||
| Średnica okładzin | 125.0±1.0 | μm | |
| Błąd koncentryczności rdzenia/pokrywki | ≤ 0.8 | μm | |
| Nieokrągłość powłoki | ≤ 1.0 | % | |
| Średnica powłoki | 2450,0±10 | μm | |
| Błąd koncentryczności powłoki/powłoki | ≤ 12.0 | μm | |
| Nieokrągłość powłoki | ≤ 8 | % | |
| Średnica kolorowego powłoku | 2500,0± 15 | μm | |
| Charakterystyka mechaniczna | |||
| Wylotowanie (promień) | ≥ 4 | m | |
| Środki przeciwprężeniowe | > 0.69 | Średnia | |
| Siła paska powlekania | Średnia wartość Wartość szczytowa |
1.0-5.0 1.3-8.9 |
N N |
| Parametr podatności na korozję pod wpływem naprężenia dynamicznego (wartość n) | ≥ 20 | ||
