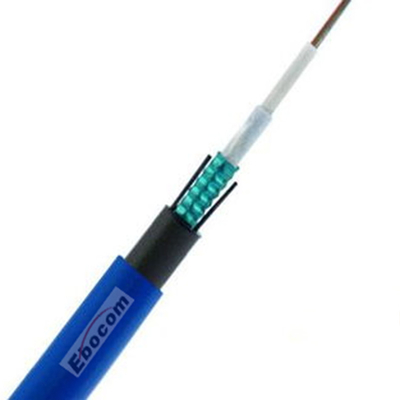

Kabel górniczy światłowodowy MGTSV 60 72 96 rdzeń podwójne płaszcze ognioodporne do sieci
Kabel optyczny z włókna optycznego o odporności na płomień
,Sieć wydobywcza Kabel światłowodowy
,Podwójne kurtki Kable światłowodowe górnicze
Opis produktu

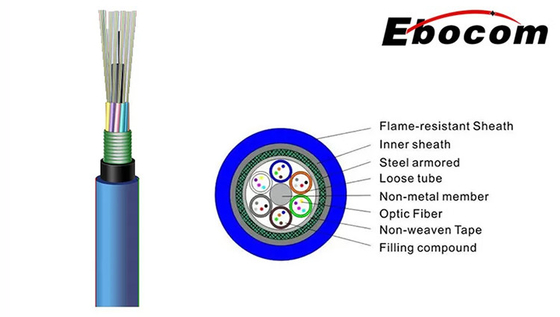

Odporny na ogień kabel optyczny do górnictwa posiada odporną na ogień obudowę, która może mieć pełną strukturę blokującą wodę poprzeczną, zapewniając dobrą blokadę wody i odporność na wilgoć.Luźny rękaw jest wypełniony specjalną maść, aby zapewnić krytyczną ochronę włókna optycznegoDwa równoległe okrągłe druty stalowe są odporne zarówno na napięcie, jak i na ciśnienie boczne.Luźny rękaw znajduje się w fizycznym centrum kabla optycznego, wykonywanie operacji budowlanych
Ma niską stratę, niską dyspersję, kompaktową strukturę i dobre kompleksowe właściwości mechaniczne.
Zastosowanie
Specjalnie stosowane w przemyśle węglowym
• Certyfikowane do stosowania przez organy krajowe
• przeznaczone do kopalń, szybów kopalnianych i kanałów kablowych wykorzystywanych do zastosowań górniczych
2.Cechy
- Ma doskonałe właściwości mechaniczne i właściwości termiczne
-Rurka jest wypełniona specjalną maścią, która zapewnia krytyczną ochronę światłowodu.
- Specjalnie zaprojektowana kompaktowa struktura kabla światłowodowego skutecznie zapobiega cofaniu rękawów
- Dobra odporność na kompresję i miękkość
3. Parametry techniczne
| Rodzaj kabla | Liczba włókien | Rury + wypełniacze | Średnica kabla mm |
Waga kabla Kg/km |
Wytrzymałość na rozciąganie Długa/krótka Okres N |
Odporność na złamanie Okres N/100 m |
Promień gięcia Statyczny/dynamiczny mm |
| MGTSV-2/6 | 2/60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| MGTSV-62/72 | 62/72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74/96 | 74/96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98/120 | 98/120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122/144 | 122/144 | 12 | 19.0 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146/216 | 146/216 | 18 | 19.0 | 320 | 1750/3500 | 500/1500 | 15D/30D |
Charakterystyka optyczna
| G.652 | G.655 | 50/125 μm | 620,5/125 μm | ||
|
Zmniejszenie (+20°C) |
@850nm | ≤ 3,0 dB/km | ≤ 3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤ 0,36 dB/km | ≤ 0,36 dB/km | |||
| @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | |||
|
Przepustowość (klasa A) |
@850 | ≥ 500MHZ·km | ≥ 500MHZ·km | ||
| @1300 | ≥ 1000MHZ·km | ≥ 600MHZ·km | |||
| Numeryczna otwórka | 0.200±0.015NA | 0.275±0.015NA | |||
| Długość fali odcięcia kabla λcc | ≤ 1260 nm | ≤ 1480 nm |
