Kabel optyczny z włókna optycznego, samodzielnie podtrzymujący się
Kabel światłowodowy ADSS 48 rdzenia
,kablów włókienniczych dielektrycznych
,kabel komunikacyjny ADSS z pojedynczym płaszczem

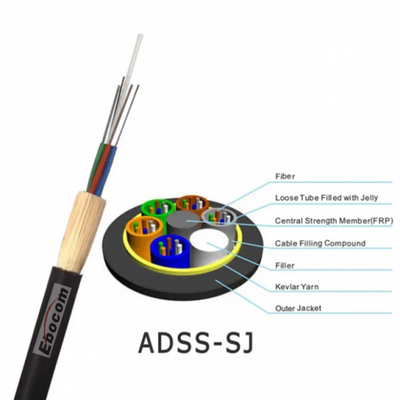

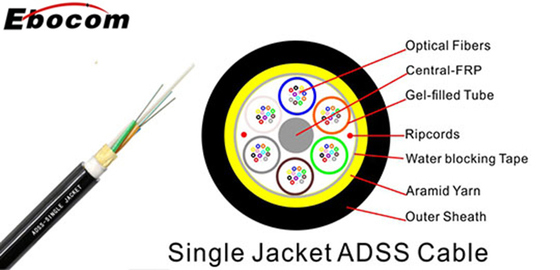

Opis
Cechy
Całkowicie dielektryczne:
Składa się w całości z niemetalicznych materiałów izolacyjnych, które zapobiegają przepływowi prądu przez kabel i sprawiają, że jest bezpieczny do użycia w pobliżu linii wysokonapięciowych.
Samodzielne utrzymanie:
Wewnętrzna struktura kabla zapewnia wystarczającą wytrzymałość mechaniczną do utrzymania własnego ciężaru i obciążeń zewnętrznych, eliminując potrzebę oddzielnego metalowego drutu wspierającego.
Wodoblokowanie:
Luźne rurki w kablu są wypełnione żelem blokującym wodę, aby chronić włókna optyczne przed wilgocią i zapewnić stabilną wydajność.
SZ Stranding:
Rury światłowodowe są odwrotnie oscylujące (lub SZ-stranded) w kablu,który zapewnia luźną powierzchnię dla łatwiejszego dostępu do środka przedziału i chroni włókna przed naprężeniami instalacyjnymi i warunkami środowiskowymi.
Wysoka wytrzymałość
Kable ADSS zawierają elementy wzmacniające, takie jak przędza aramidowa, aby zapewnić wysoką wytrzymałość mechaniczną wymaganą do długich przedziałów i wymagających zastosowań powietrznych.
Żakiet odporny na ślady:
Do instalacji w polach elektrycznych dostępna jest specjalistyczna zewnętrzna kurtka z tramwajoodpornego polietylenu (TRPE), która zapobiega erozji i uszkodzeniom powstałym w wyniku łuku suchego.
Parametry fizyczne
| Długość trwania | Lód + wiatr: 0 mm + 35 m/s | Lód+wiatr:12mm+30m/s | ||||||
|---|---|---|---|---|---|---|---|---|
| Przesyłka kablowa o.d. ((mm/in) | Masę kable (kg/km) / ((lb/kft) | Max.Napęd roboczy ((N/lb) | Maks.Sag ((%) | Przesyłka kablowa o.d. ((mm/in) | Masę kable (kg/km) / ((lb/kft) | Max.Napęd roboczy ((N/lb) | Maks.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 140,1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 160,1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 160,1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* Tabela powyżej nie obejmuje wszystkich dostępnych typów.
| Minimalny promień gięcia: | Maksymalne obciążenie ciśnieniowe: | 4000N | |
| W instalacji: | 20×OD | Powtarzający się wpływ: | 4.4 N.m (J) |
| Podczas pracy | 10×OD dla kabli niepancernych | Zwrot (Torsja): | 180 x 10 razy, 125 x OD |
| 20×OD dla kabli pancernych | Zgięcie cykliczne: | 100 cykli | |
| Zakres temperatury: | |||
| Zakres temperatury pracy: | -40°C ((-40°F) do +70°C ((+158°F) | Odporność na rozbicie: | 263N/cm (1250lb/in) |
| Zakres temperatury przechowywania: | -50°C ((-58°F) do +70°C ((+158°F) |
