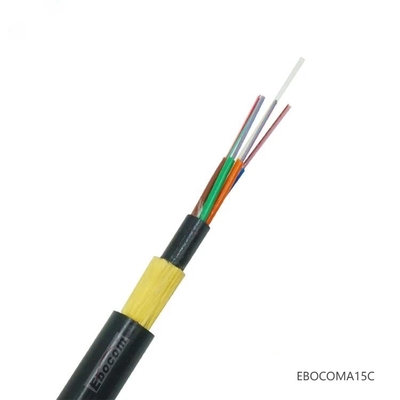

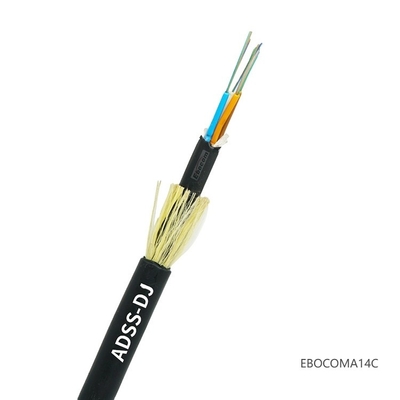

Przekład 100m ADSS All Dieletric 48 96 Rdzenne Kable światłowodowe jednomodowe
Kabel światłowodowy ADSS z 96 rdzeniami
,48 rdzeni ADSS Kabel światłowodowy

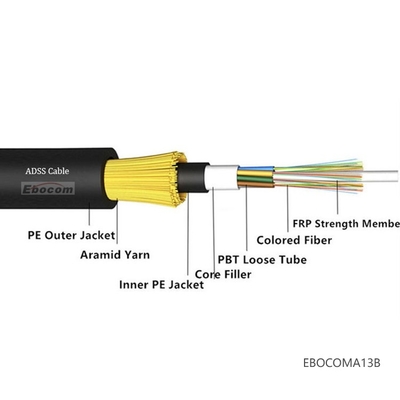

Niemetalowy element wytrzymałościowy, samonośny typ, wypełniony galaretką, polietylen (PE) zewnętrzna osłona, wzmocniona Kevlarem, PE lub AT zewnętrzna osłona zewnętrzne drzwi kable światłowodowe do telekomunikacji
Zastosowaniewłaściwości:
W przypadku instalacji na tym samym słupie lub wieży z linią przesyłową wysokiego napięcia w zakresie 220kv.
Nie zależy od drutu fazowego elektrycznego lub drutu uziemionego, może być uruchomiony w obwodzie elektrycznym.
Komunikacja i przenoszenie energii elektrycznej są różnymi systemami, a instalacja i naprawa mogą być prowadzone bez wpływu na siebie nawzajem.
W celu ustalenia najlepszego miejsca montażu należy dokładnie obliczyć pole elektryczne i ustawić go na komputerze.
Specyfikacje:
| Referencyjna średnica zewnętrzna (mm) | Wskaźnik masy | Ref. maksymalna dzienna praca | Maksymalne dopuszczalne napięcie robocze KN | Wytrzymałość przełomowa KN | Wzór wytrzymałościowy CSA mm2 | Moduł elastyczności KN/mm2 | Współczynnik rozszerzenia cieplnego ×10-6/k | Odpowiedni przedział | ||||
| kg/km | (m) | |||||||||||
| Włókna | W obudowie | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | - 0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | - 0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - 0.6 | 1180 | 880 | 1180 | 900 |
| Temperatura przechowywania/funkcjonowania: od -40oC do + 70oC | ||||||||||||
