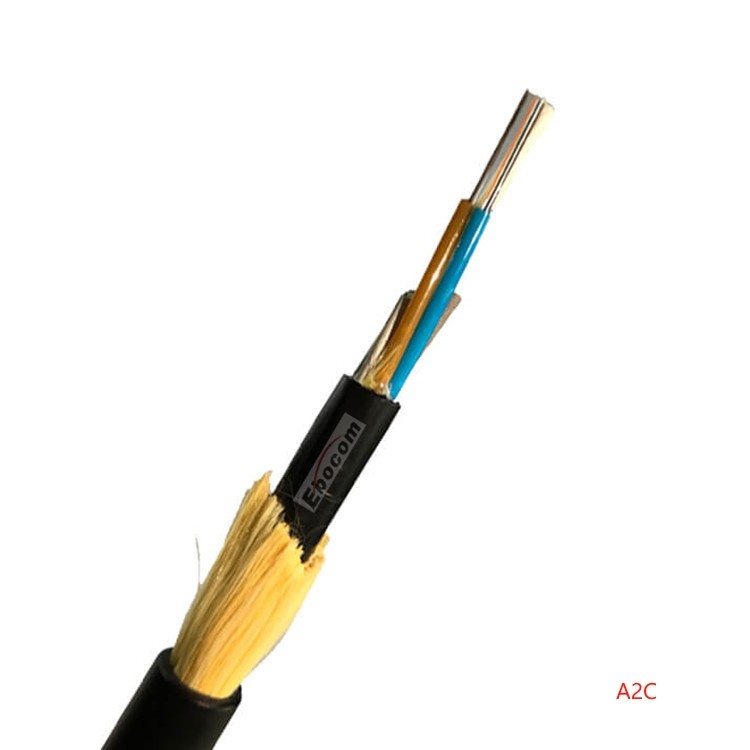

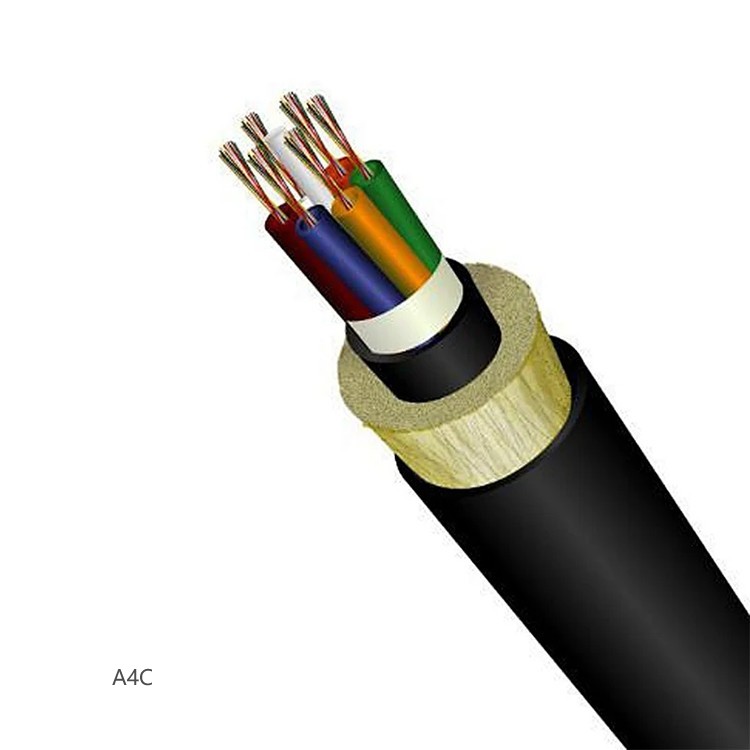

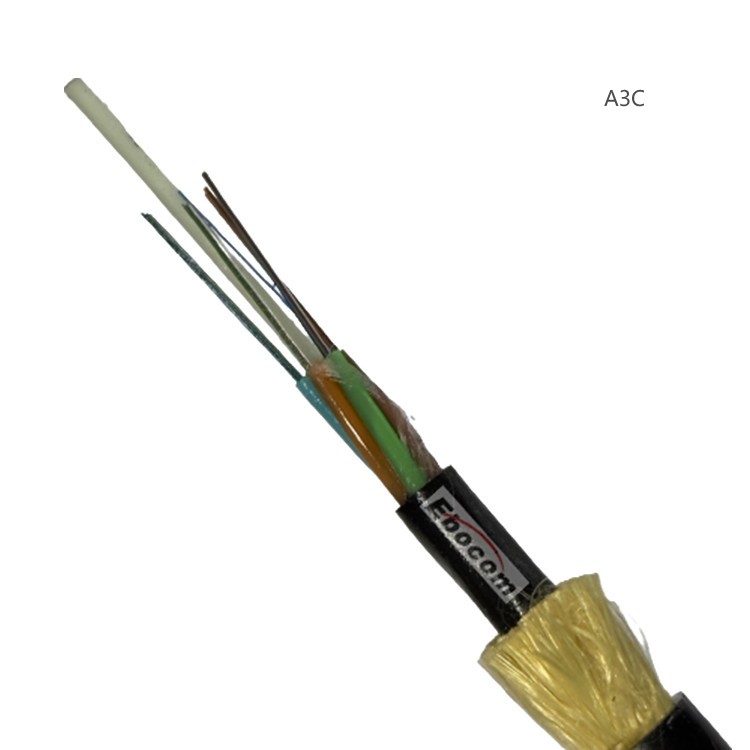

Włókno optyczne kablowe ADSS z warstwą strun
Kabel światłowodowy ADSS

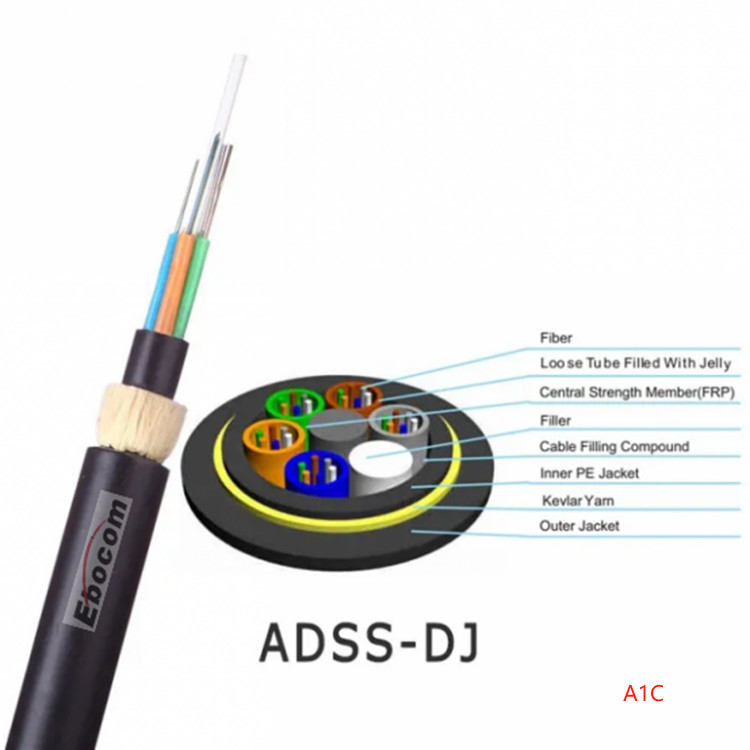

Włókno optyczne i maść blokująca wodę w kablu optycznym ADSS z warstwą strun są jednocześnie dodawane do luźnej rurki włókna,a następnie różne luźne rury są zwinięte na centralnym elementu wytrzymałościowym (zwykle FRP)Przędza aramidowa, ostatecznie wytłuszczona w obudowie PE lub AT.Włókno optyczne kablu ADSS luźnej rurki tej struktury i maść wypełnienia centralnego członka wytrzymałości są w pełni skręcone razem, aby zapewnić jego wodoodporność, i istnieją różne środki przeciwstronne ciśnienia zgodnie z różnymi wymaganiami.
cechy kabli światłowodowych ADSS:
- Kabel światłowodowy ADSS może być wstawiany bez zasilania;
- Lekka waga, niewielka średnica kabla, niewielkie obciążenie wieży;
- Duży przedział, do 1200 metrów;
- Przyjąć polietylenową osłonę, która ma dobrą odporność na korozję elektryczną;
- Struktura niemetalowa, ochrona przed błyskawicami;
- Importowane włókna aramidowe o dobrej odporności na rozciąganie i temperaturze, nadające się do trudnych warunków pogodowych na północy;
- Długa żywotność, może osiągnąć 30 lat.
Wielokrotne metody układania:
Odpowiedni do różnych zastosowań, takich jak przeładunek, bezpośrednie zakopanie, rurociąg, podwodny itp., nadmiar długości jest lepiej kontrolowany, a liczba rdzeni jest duża.
Wydajność mechaniczna:
| Pozycja | Jednostka | Specyfikacja | ||||||||||||
| Liczba włókien | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38~48 | 38~48 | 50 ~ 60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Waga kable | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Włóczno | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | KN: | 1.5 | ||||||||||||
| MAT | KN: | 4 | ||||||||||||
| RTS | KN: | 10 | ||||||||||||
| Min. promienie zgięcia (dynamiczne) | mm | 20D | ||||||||||||
| Min. Promień gięcia (statyczny) | mm | 10D | ||||||||||||
| Wprowadzenie wytrzymałości na ciąg | N | 1350 | ||||||||||||
| Temperatura pracy | °C | -40~+70 | ||||||||||||
| Temperatura przechowywania | °C | -40~+60 | ||||||||||||
| Temperatura instalacji | °C | 15 | ||||||||||||
| Ustawienie prędkości wiatru | m/s | 0 | ||||||||||||
| Temperatura maksymalna, prędkość wiatru | °C | 5 | ||||||||||||
| Maksymalna prędkość wiatru | m/s | 25 | ||||||||||||
| Temperatura maksymalna. | °C | - 5 | ||||||||||||
| Prędkość wiatru maksymalna. | m/s | 10 | ||||||||||||
| Grubość pokrywy lodowej | mm | 5 | ||||||||||||
| Instalacja łódki | % | 1.86 | ||||||||||||
Parametry kabli:
| Pozycja | Specyfikacja | |||||||||||||
| Liczba włókien | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38~48 | 38~48 | 50 ~ 60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Liczba luźnych rur | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Liczba wypełniaczy | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Włókna barwione | Średnica zewnętrzna | 245 ± 10 μm | ||||||||||||
| Kolor | Niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy | |||||||||||||
| | Średnica zewnętrzna | 20,0±0,1 mm | ||||||||||||
| Materiał | PBT | |||||||||||||
| Kolor | Niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, turkusowy | |||||||||||||
| Związek wypełniający ((rurka) | Żel tyksotropowy | |||||||||||||
| | Materiał do części o średniej wytrzymałości | FRP | ||||||||||||
| Środkowa średnica cząstki siłowej | 2.2mm2 | |||||||||||||
| Przędza aramidowa | ||||||||||||||
| Sekcja przędzy aramidowej | 40,6 mm2 | |||||||||||||
| Blokowanie wody | Taśma wodoblokowa/ Materiał puchnący wodą | |||||||||||||
| | Gęstość | 20,0 mm | ||||||||||||
| Średnica | 9.5 mm | 9.5 mm | 9.5 mm | 90,8 mm | 90,8 mm | 10 mm | 10.5 mm | 11.5 mm | 12 mm | 12.5 mm | 13.5 mm | 14 mm | 14.5 mm | |
| Materiał | PE/AT | |||||||||||||
| Kolor | Czarne | |||||||||||||
