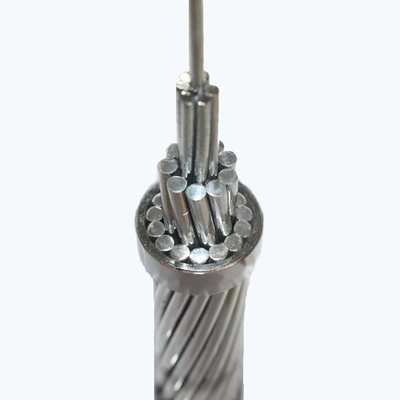

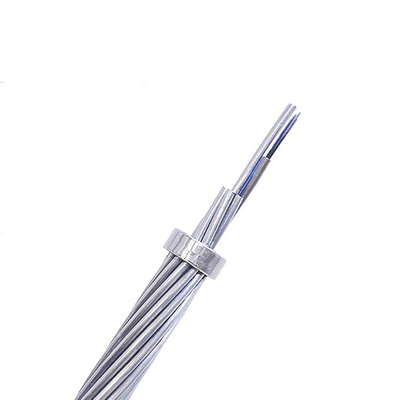

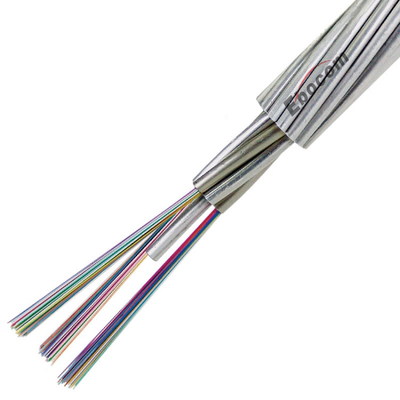

AA warstwa OPGW 48 rdzenia Kabel światłowodowy wiązany z pojedynczym trybem G652 Drut gruntowy zewnętrzny dielektryczny powietrzny
Kabel optyczny z włókna optycznego o siłę 48
,Kabel światłowodowy OPGW na zewnątrz
OPGWkabel jest wykorzystywany głównie w linii komunikacyjnej nowego systemu przesyłowego wysokiego napięcia lub do zastąpienia istniejącego kabla uziemionego pierwotnego systemu przesyłowego wysokiego napięcia.Zawiera linie łączności światłowodowej i ma dobrą wydajność w zapobieganiu uderzeniom piorunów.
Główne postacie OPGW
- Średnica kabla optycznego jest niewielka, więc dodatkowe obciążenie wieży jest niewielkie.
- Wzornictwo aluminiowej rury stalowej jest rozsądne, wytrzymałość na rozciąganie jest wysoka, a nadmiar długości włókna optycznego jest dobrze kontrolowany.
- Dobry poziom bezpieczeństwa i ochrona przed błyskawicami.
- Różne kombinacje pancerza mogą spełniać różne wymagania wydajności.
Zastosowanie OPGW
Kabel OPGW jest wykorzystywany głównie w liniach 500KV, 220KV i 110KV, ograniczonych przez przerwy w zasilanie, zabezpieczenia i inne elementy, głównie stosowany w nowych liniach.z dłuższym przedziałem (zwykle ponad 250M).
Specyfikacja OPGW
| OPGW-113 ((87).9;176.9) | |||
| Rodzaj | jedno- lub podwójne warstwy | Struktura | Rurka aluminiowa/rurka ze stali nierdzewnej o powłoki al |
| Liczba włókien | 24 | Materiał | Druty stalowe pokryte aluminium (ACS) lub druty ACS mieszane i drutów ze stopu aluminium |
| Rodzaj włókna | W trybie pojedynczym | Zainstalowane | przewody wysokiego ciśnienia powyżej 110kv; |
| Średnica ((mm) | 12 | Masa ((kg/km) | 500 |
| RTS(KN) | 81 | Krótkie połączenie ((Ka2s) | 41 |
| Zastosowanie | Przewód powietrzny/ziemny (ziemny). | OEM | - Tak, tak. |
