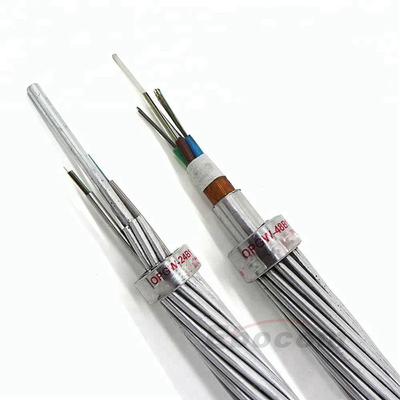

OPGW-48B1-100 118.8;66.2 Kabel gruntowy 48 72 288 Rdzeń dla infrastruktury wieży

Opis produktu:

przewód naziemny optyczny(znany również jakoOPGWlub w standardzie IEEEwłókna optyczne kompozytoweprzewód naziemny powietrzny) jest rodzajem kabla, który jest stosowany wprzewody powietrzneTaki kabel łączy funkcje:gruntowaniea takżeTelekomunikacje. Kabel OPGW zawiera strukturę rurkową z jednym lub więcejwłókna optyczneWśród nich, otoczeni warstwamistalia takżealuminiowy drut. Kabel OPGW jest przeprowadzany między szczytami wysokonapięciowychsłupy elektryczne.przewodzącyczęść kabla służy do łączenia sąsiednich wież zziemia, i osłaniawysokiego napięciaprzewodniki zbłyskawicaWłókna optyczne w kablu mogą być wykorzystywane do szybkiego przesyłania danych, albo dla własnych celów sieci elektroenergetycznej w zakresie ochrony i kontroli linii przesyłowej,dla własnego głosu przedsiębiorstwa ikomunikacja danych, lub może być wynajmowana lub sprzedawana osobom trzecim w celu zapewnienia szybkiego połączenia światłowodowego między miastami

W jednym typie od 8 do 48 szklanych włókien optycznych umieszcza się w rurze z tworzywa sztucznego.lub rurki stalowej powlekanej aluminium, z pewnym rozluźnieniem włókna, aby zapobiec obciążeniu włókien szklanych.Rury buforowe są wypełnione tłuszczem, aby chronić jednostkę włókien przed wodą i chronić rurę stalową przed korozjąPrzewody ACSR są wypełnione tłuszczem. Rurka jest przymocowana do kabla aluminiowymi, stopami aluminiowymi lub stali, podobnie jak w przypadku kabla ACSR.,Dla bardzo dużej liczby włókien, do 144 włókien w jednym kablu, używa się wielu rur.

W innych rodzajach pręt aluminiowy ma kilka spiralnych row wokół zewnętrznej strony, w których umieszczane są włókna w rurach buforowych.i całość otoczona aluminium i stali.

Jednostkowe włókna mogą znajdować się w "luźnych buforowych" rurach, w których średnica wewnętrzna rura jest większa niż średnica zewnętrzna włókna,lub może być "szczelnie buforowana", gdy bufor z tworzywa sztucznego jest powleczony bezpośrednio na szkleWłókna do OPGW to:jednowarstwowy Typu.

Główne cechy:

1Wysoko.projektowanie, testowanie i produkcja standardów jakości przy użyciu materiałów klasy A w celu zapewnienia wiarygodności długoterminowej;

2. Łatwe utrzymanie, łatwy przedział linii, jego właściwości mechaniczne mogą spełniać duży przedział linii; zewnętrzna warstwa OPGW jest opancerzona metalowo, co nie ma wpływu na korozję i degradację wysokiego napięcia;
3. budowa linii OPGW musi być przerwana, co powoduje większe straty, więc budowa linii wysokonapięciowych powyżej 110kv musi wykorzystywać OPGW;
4. Kabel OPGW jest wykorzystywany głównie do linii o napięciu 500 KV, 220 KV i 110 KV 35 KV, ograniczony przez awarię zasilania, bezpieczeństwo i inne czynniki, głównie stosowany do nowych linii;
5Zamknięta rurka ze stali nierdzewnej zapewnia doskonałą wilgotność i ekstremalną ochronę środowiska dla światłowodu.

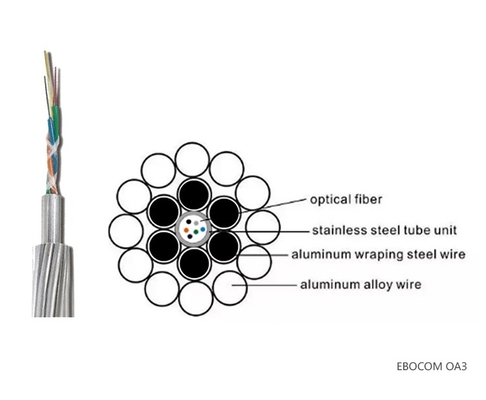

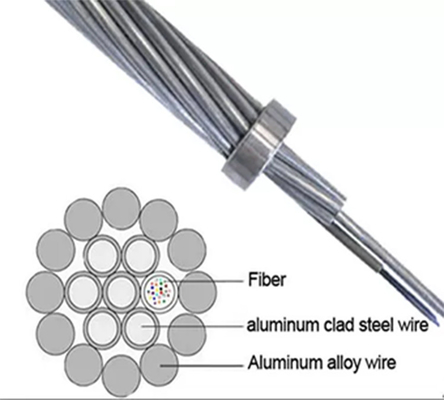

Struktura i specyfikacje techniczne:
